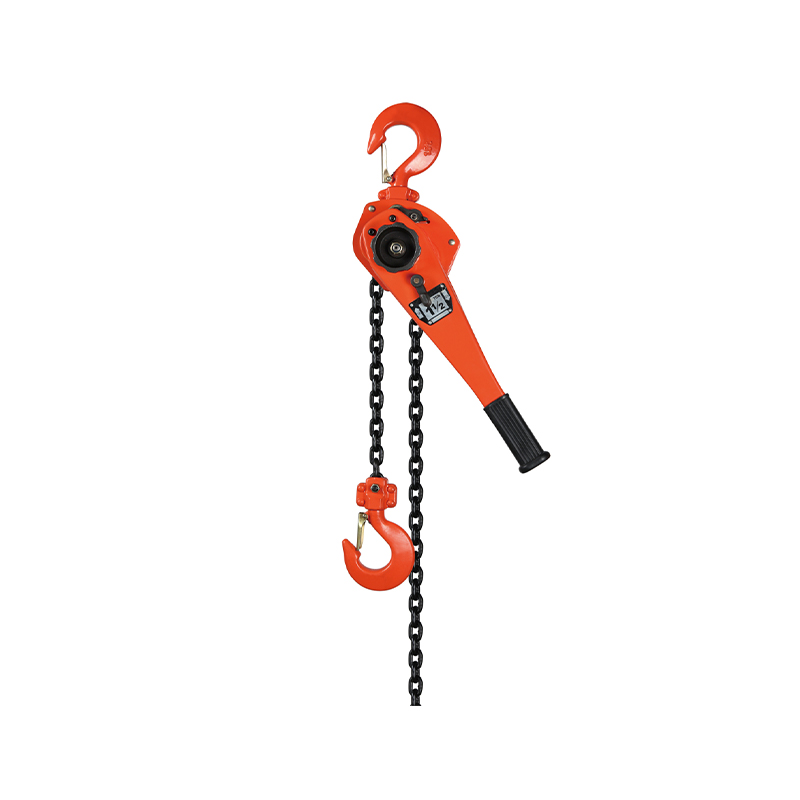

Características:
Compacto, ligero y fácil de llevar
Sistema de frenado de doble trinquete
Disco de fricción sin amianto
Revestimiento de energía industrial cumple con el requisito de RoHS
Prueba de elevación de 1500 ciclos, cumple con los estándares JBT7334, EN13157, ANSI B30.16, AS1418
Placas, engranajes y eje de acero tratado térmicamente para mayor resistencia, ganchos forjados con pestillos de seguridad y cadena de aleación de acero de alta resistencia a la tracción
Mecanismo de rueda libre para un ajuste rápido de la cadena
El dispositivo de embrague de engranajes facilita el ajuste del gancho con carga inactiva.
Parámetros:
Modelo | VL-0.75 | VL-1 | VL-1.5 | VL-3.0 | VL-6.0 | VL-9 | |
Capacidad (TONELADAS) | 0.75 | 1 | 1.5 | 3 | 6 | 9 | |
Altura de elevación estándar (M) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
Carga de prueba en funcionamiento (KN) | 11.2 | 15 | 22.5 | 45 | 75 | 112.5 | |
Esfuerzo requerido para levantar máx.carga (N) | 140 | 185 | 230 | 285 | 385 | 390 | |
Nº de ramales de la cadena | 1 | 1 | 1 | 1 | 2 | 3 | |
Diámetro de la cadena de carga (MM) | 6.3 | 6.3 | 7.1 | 9 | 9 | 9 | |
Peso neto / kg) | 7.5 | 7.5 | 9.5 | 16.5 | 27 | 40 | |
Medidor de peso adicional de elevación adicional (kg) | 0.85 | 0.85 | 1.1 | 1.8 | 3.6 | 5.4 | |
Dimensiones (MM) | A | 153 | 153 | 166 | 195 | 195 | 195 |
B | 86 | 86 | 100 | 112 | 112 | 112 | |
C | 130 | 130 | 150 | 202 | 242 | 312 | |
D | 38 | 38 | 48 | 50 | 65 | 81 | |
H | 295 | 295 | 335 | 450 | 550 | 660 | |
L | 315 | 315 | 365 | 365 | 365 | 365 | |
K | 27 | 27 | 36 | 38 | 48 | 54 | |
| |||||||
