Características :
*Sheel:

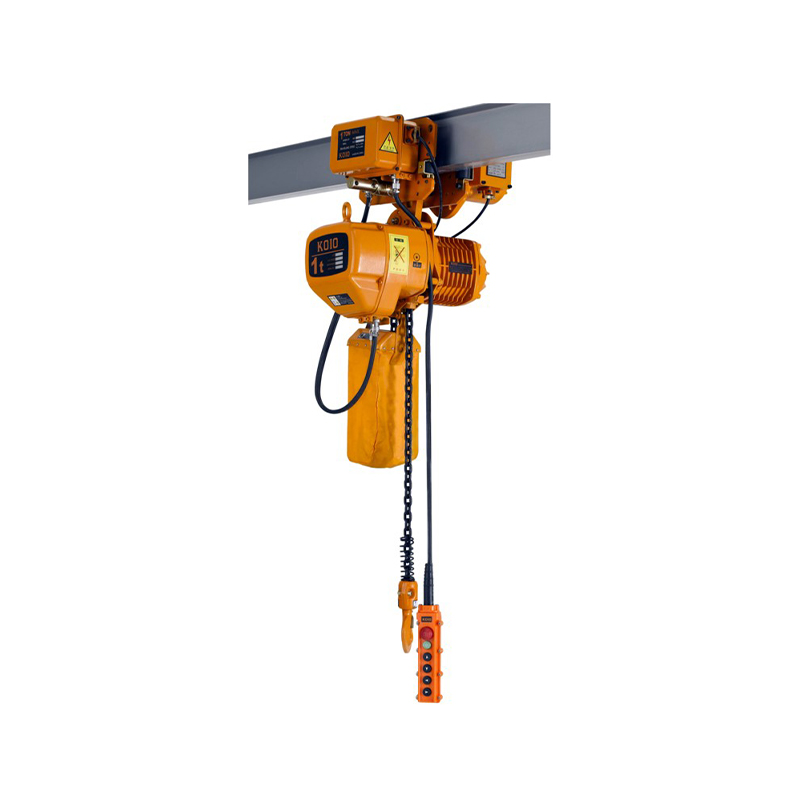

1. El KOIO El polipasto eléctrico de cadena está hecho de una carcasa de aleación de aluminio ligero, ligero pero duro.
2. Con aleta de enfriamiento, saca el calor de manera fácil y rápida.* Sistema de descanso:
1. Dispositivo de frenado magnético lateral, asegúrese de bloquear el polipasto
2. Freno mecánico, sistema de frenado dual, mucha más seguridad.
* Límite de cambio:
Con interruptor de límite arriba y abajo, para prohibir que las cadenas se excedan por seguridad.
* Cadena:
Cadena FEC G80, Origina importada de Japón.Antióxido y anticorrosión
* Contactor electromagnético:
1. Con Schneider Electric (TESSIC), se puede utilizar de forma segura en alta frecuencia.
2. Se puede instalar un variador de frecuencia variable (VFD eléctrico) Puede ser adecuado para una fuente de alimentación monofásica.
* Dispositivo de protección de secuencia de fase inversa:
Es una instalación eléctrica especial que controla que el circuito no funcione en caso de error de cableado en la fuente de alimentación.
* Engranaje:
El engranaje hecho de aleación de acero, a través del tratamiento térmico.
* Nivel de Grado de Protección (Grado IP):
1. Grado IP del polipasto: IP54
2. Grado IP del botón pulsador: IP65
* Fuente de alimentación:
Todo tipo de voltaje se puede personalizar.200V-660V, 50Hz/60Hz, 1P/3P
* Grado de trabajo:
M4/1 a. m.
Parámetros:
Polipasto eléctrico de cadena HHBB con carro eléctrico (velocidad única/velocidad doble) | ||||||||||||||
Parámetros técnicos | ||||||||||||||
Tipo | Capacidad (Tom) | Altura de elevación (m) | Velocidad de elevación (m/min) | Potencia (kilovatios) | Velocidad de rotación (r/min) | Etapas | Voltaje (V) | Frecuencia (Hz) | Velocidad de viaje (m/min) | Potencia de viaje (kw) | Viga en I (mm) | Diámetro de la cadena | ||
HHBB0.5-01 | 0.5 | 3 | 7.2, 7.2/2.4 | 1,1, 1,1/0,37 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 12,12 | 0.12 | 70-130 | ￠ 6.3 | ||
HHBB01-01 | 1 | 3 | 6.8, 6.9/2.3 | 1,5, 1,5/0,6 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0.4 | 80-160 | ￠ 7.1 | ||
HHBB01-02 | 1 | 3 | 3.6, 3.6/1.2 | 1,1, 1,1/0,37 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0.4 | 80-160 | ￠ 6.3 | ||
HHBB02-01 | 2 | 3 | 6.6, 6.6/2.2 | 3.0, 3.0/1.0 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0.4 | 82-178 | ￠ 10,0 | ||
HHBB02-02 | 2 | 3 | 3.4,3.3/1.1 | 1,5, 1,5/0,6 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0.4 | 82-178 | ￠ 7.1 | ||
HHBB03-01 | 3 | 3 | 5.6, 5.7/1.8 | 3.0, 3.0/1.0 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0.75 | 100-180 | ￠ 11.2 | ||
HHBB03-02 | 3 | 3 | 3.3, 3.3/1.1 | 3.0, 3.0/1.0 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0.75 | 100-180 | ￠ 10,0 | ||
HHBB03-03 | 3 | 3 | 2,2, 2,3/0,8 | 1,5, 1,5/0,6 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0.75 | 100-180 | ￠ 7.1 | ||
HHBB05-02 | 5 | 3 | 2,8, 2,8/0,9 | 3.0, 3.0/1.0 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0.75 | 110-180 | ￠ 11.2 | ||
HHBB7.5-03 | 7.5 | 3 | 1,8, 1,8/0,6 | 3.0, 3.0/1.0 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0.75 | 120-180 | ￠ 11.2 | ||
HHBB10-04 | 10 | 3 | 2,8, 2,8/0,9 | 3,0*2, 3,0/1,0*2 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0,75*2 | 150-220 | ￠ 11.2 | ||
HHBB15-06 | 15 | 3 | 1,8, 1,8/0,6 | 3,0*2, 3,0/1,0*2 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0,75*2 | 150-220 | ￠ 11.2 | ||
HHBB20-08 | 20 | 3 | 1,4, 1,4/0,5 | 3,0*2, 3,0/1,0*2 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0,75*2 | 150-220 | ￠ 11.2 | ||
HHBB25-10 | 25 | 3 | 1,1, 1,1/0,4 | 3,0*2, 3,0/1,0*2 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0,75*2 | 150-220 | ￠ 11.2 | ||
HHBB30-12 | 30 | 3 | 0,9, 0,9/0,3 | 3,0*2, 3,0/1,0*2 | 1440, 980/2830 | 3 | 220-440 | 50/60 | 11/21,5/11,5/21 | 0,75*2 | 150-220 | ￠ 11.2 | ||
| ||||||||||||||
| Especificación de tamaño | ||||||||||||||
Tipo | Capacidad (tonelada) | Unidad (mm) | ||||||||||||
H | A | B | D | E | I | J | P | K | L | N | R | T | ||
HHBB0.5-01 | 0.5 | 630 | 460 | 230 | 280 | 160 | 31 ￠ | 100 | 162 | 32 ￠ | 25 | 17 | 142 | 150 |
HHBB01-01 | 1 | 650 | 520 | 260 | 300 | 176 | 31 ￠ | 111 | 206 | ￠40 | 31 | 24 | 142 | 231 |
HHBB01-02 | 1 | 640 | 460 | 230 | 280 | 205 | 31 ￠ | 111 | 206 | ￠40 | 31 | 24 | 142 | 231 |
HHBB02-01 | 2 | 770 | 620 | 310 | 430 | 265 | ￠36 | 127 | 237 | ￠49 | 36 | 30 | 142 | 231 |
HHBB02-02 | 2 | 740 | 520 | 260 | 300 | 230 | ￠36 | 127 | 237 | ￠49 | 35 | 30 | 142 | 231 |
HHBB03-01 | 3 | 840 | 620 | 310 | 430 | 265 | ￠43 | 140 | 265 | 59 ￠ | 42 | 35 | 142 | 231 |
HHBB03-02 | 3 | 940 | 620 | 310 | 430 | 320 | ￠43 | 140 | 265 | 59 ￠ | 42 | 35 | 142 | 231 |
HHBB03-03 | 3 | 920 | 520 | 260 | 350 | 280 | ￠43 | 140 | 265 | 59 ￠ | 42 | 35 | 142 | 231 |
HHBB05-02 | 5 | 1015 | 620 | 310 | 430 | 325 | ￠54 | 156 | 296 | ￠60 | 45 | 43 | 142 | 231 |
HHBB7.5-03 | 7.5 | 1200 | 620 | 310 | 500 | 300 | ￠54 | 191 | 366 | ￠90 | 65 | 50 | 142 | 231 |
HHBB10-04 | 10 | 1200 | 630 | 315 | 860 | 430 | ￠54 | 430 | 726 | ￠90 | 65 | 50 | 142 | 231 |
HHBB15-06 | 15 | 1310 | 630 | 315 | 1070 | 590 | 70 ￠ | 520 | 886 | 110 ￠ | 80 | 85 | 142 | 231 |
HHBB20-08 | 20 | 1470 | 630 | 315 | 1260 | 630 | 70 ￠ | 520 | 886 | 110 ￠ | 80 | 85 | 142 | 231 |
HHBB25-10 | 25 | 1580 | 630 | 315 | 1450 | 725 | ￠75 | 680 | 1080 | 140 ￠ | 100 | 95 | 142 | 231 |
HHBB30-12 | 30 | 1640 | 860 | 430 | 1380 | 630 | 70 ￠ | 520 | 886 | 110 ￠ | 80 | 85 | 142 | 231 |
