Características:
• La estructura está integrada, la estructura general para polipasto y carro para ahorrar espacio
• La distancia entre la máquina y la pista de la viga se acorta, puede hacer que la altura de elevación sea mayor
• Es especialmente adecuado para el lugar donde la altura de la planta es restringida
Parámetros:

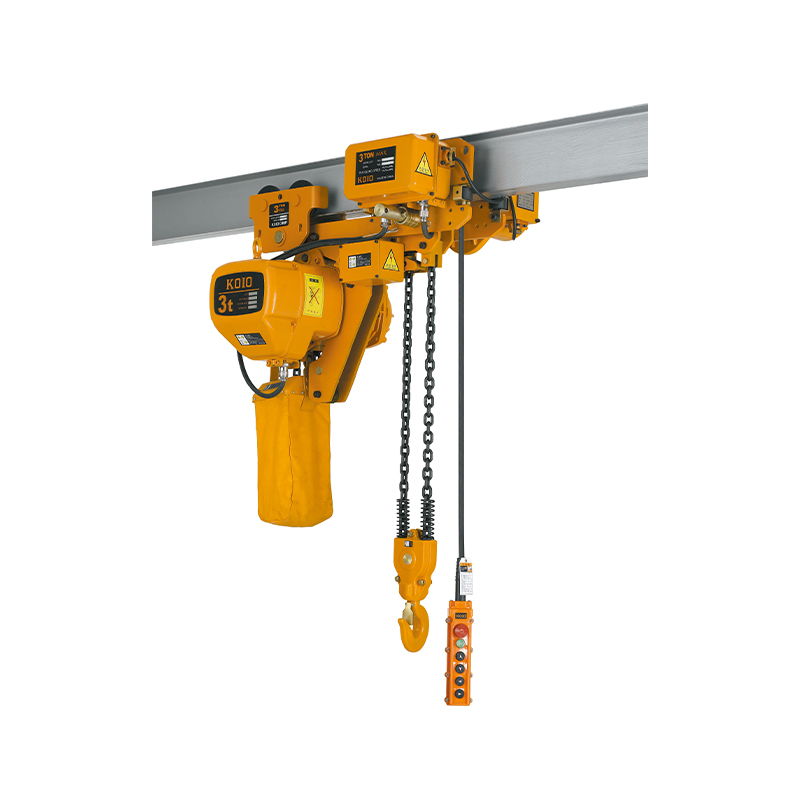

Polipasto eléctrico de cadena de altura reducida | ||||||||||||||
Parámetros técnicos | ||||||||||||||
Tipo | Capacidad (Tom) | Altura de elevación (m) | Velocidad de elevación (m/min) | Potencia (kilovatios) | Velocidad de rotación (r/min) | Etapas | Voltaje (V) | Frecuencia (Hz) | Velocidad de viaje (m/min) | Potencia de viaje (kw) | Viga en I (mm) | Diámetro de la cadena | ||
HHBB0.5-01 | 0.5 | 3 | 7.2 | 1.1 | 1440 | 3 | 220-440 | 50/60 | 12 | 0.12 | 100-180 | ￠ 6.3 | ||
HHBB01-01 | 1 | 3 | 6.8 | 1.5 | 1440 | 3 | 220-440 | 50/60 | 21/11 | 0.4 | 100-160 | ￠ 7.1 | ||
HHBB01-02 | 1 | 3 | 3.6 | 1.1 | 1440 | 3 | 220-440 | 50/60 | 21/11 | 0.4 | 100-160 | ￠ 6.3 | ||
HHBB02-01 | 2 | 3 | 6.6 | 3.0 | 1440 | 3 | 220-440 | 50/60 | 21/11 | 0.4 | 100-160 | ￠ 10,0 | ||
HHBB02-02 | 2 | 3 | 3.4 | 1.5 | 1440 | 3 | 220-440 | 50/60 | 21/11 | 0.4 | 120-160 | ￠ 7.1 | ||
HHBB03-01 | 3 | 3 | 5.6 | 3.0 | 1440 | 3 | 220-440 | 50/60 | 21/11 | 0.75 | 120-180 | ￠ 11.2 | ||
HHBB03-02 | 3 | 3 | 3.3 | 3.0 | 1440 | 3 | 220-440 | 50/60 | 21/11 | 0.75 | 120-180 | ￠ 10,0 | ||
HHBB05-02 | 5 | 3 | 2.8 | 3.0 | 1440 | 3 | 220-440 | 50/60 | 21/11 | 0.75 | 110-180 | ￠ 11.2 | ||
HHBB7.5-03 | 7.5 | 3 | 1.8 | 3.0 | 1440 | 3 | 220-440 | 50/60 | 21/11 | 0.75 | 120-180 | ￠ 11.2 | ||
HHBB10-04 | 10 | 3 | 2.8 | 3,0*2 | 1440 | 3 | 220-440 | 50/60 | 21/11 | 0,75*2 | 120-180 | ￠ 11.2 | ||
HHBB20-08 | 20 | 3 | 1.4 | 3,0*2 | 1440 | 3 | 220-440 | 50/60 | 21/11 | 0,75*2 | 130-180 | ￠ 11.2 | ||
| ||||||||||||||
Especificación de tamaño | ||||||||||||||
Tipo | Capacidad (tonelada) | Unidad (mm) | ||||||||||||
H | A | B | K | L | M | N | I | J | P | Q | R | T | ||
HHBB0.5-01 | 0.5 | 350 | 460 | 230 | 32 ￠ | 25 | 50 | 17 | 31 ￠ | 31 ￠ | 595 | 410 | 142 | 231 |
HHBB01-01 | 1 | 480 | 520 | 260 | ￠40 | 31 | 56 | 24 | 31 ￠ | 31 ￠ | 635 | 450 | 142 | 231 |
HHBB01-02 | 1 | 410 | 460 | 230 | ￠40 | 31 | 50 | 24 | 31 ￠ | 31 ￠ | 595 | 410 | 142 | 231 |
HHBB02-01 | 2 | 570 | 620 | 310 | ￠49 | 35 | 62 | 30 | ￠36 | ￠36 | 727 | 512 | 142 | 231 |
HHBB02-02 | 2 | 535 | 520 | 260 | ￠49 | 42 | 56 | 30 | 31 ￠ | 31 ￠ | 635 | 450 | 142 | 231 |
HHBB03-01 | 3 | 640 | 620 | 310 | 59 ￠ | 42 | 74 | 35 | ￠43 | ￠43 | 779 | 530 | 142 | 231 |
HHBB03-02 | 3 | 685 | 620 | 310 | 59 ￠ | 42 | 62 | 35 | ￠43 | ￠43 | 750 | 505 | 142 | 231 |
HHBB05-02 | 5 | 740 | 620 | 310 | ￠60 | 45 | 77 | 43 | ￠43 | ￠54 | 820 | 530 | 142 | 231 |
HHBB7.5-03 | 7.5 | 900 | 620 | 310 | ￠90 | 65 | 77 | 50 | ￠43 | ￠54 | 1024 | 740 | 142 | 231 |
HHBB10-04 | 10 | 880 | 630 | 315 | ￠90 | 65 | 77 | 50 | ￠54 | ￠54 | 926 | 613 | 142 | 231 |
HHBB20-08 | 20 | 1080 | 630 | 315 | 110 ￠ | 80 | 80 | 85 | 70 ￠ | 70 ￠ | 960 | 600 | 142 | 231 |
